VTB-1500C
VTB-3000C
VTB-5000C

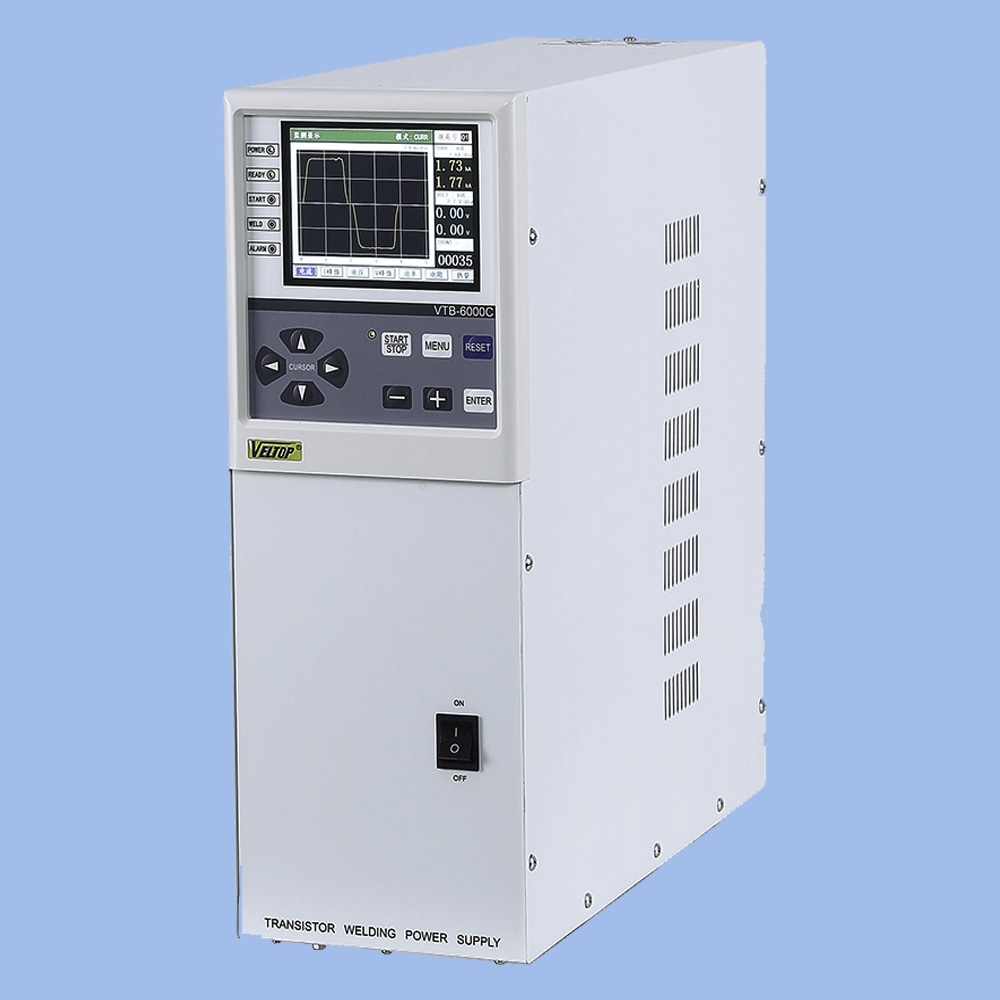

VTB-6000C

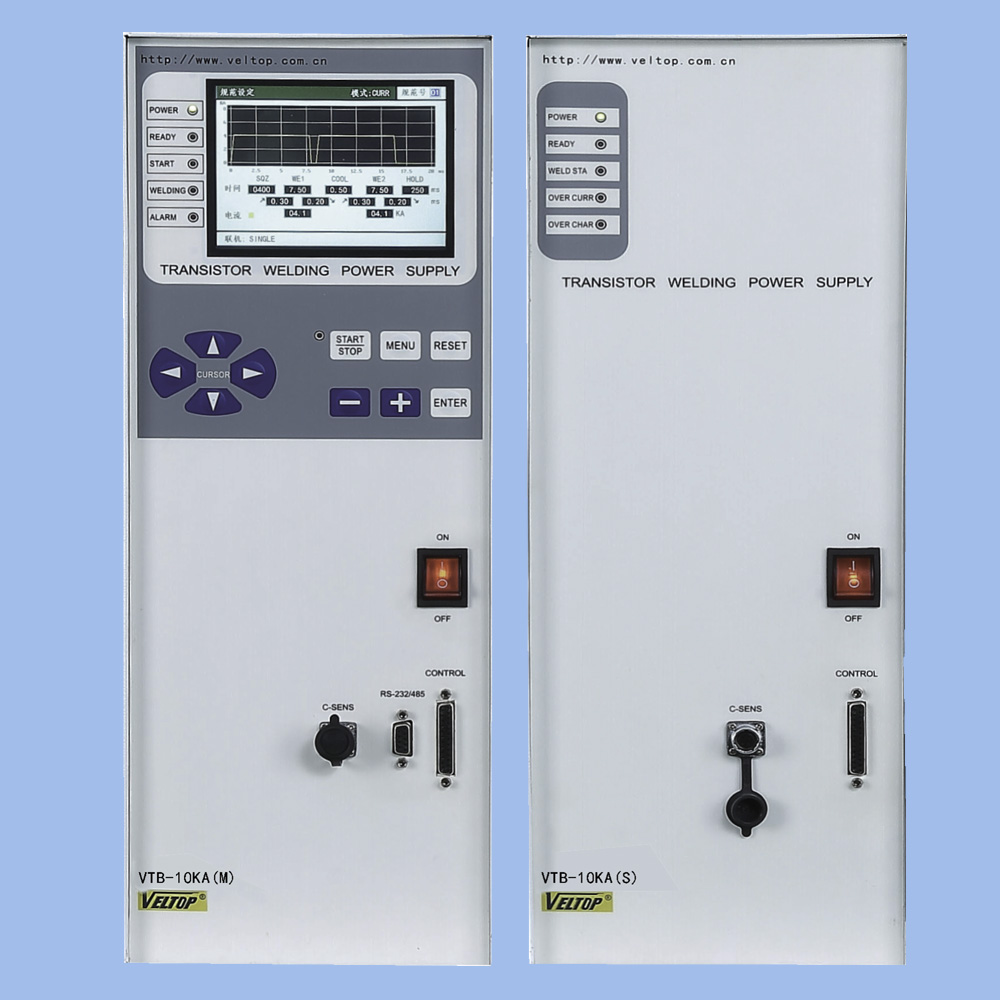

VTB-10KC
功能特点
100-150KHZ高速控制,实现高品质稳定焊接
可以切换电流输出方向,消除极性效应

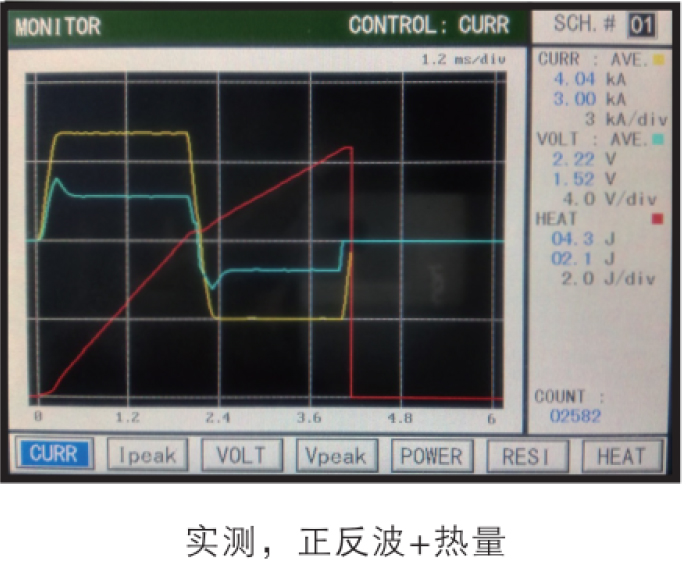

同时显示“电流—电压—电阻—热量—功率”的动态波形和近8次的监测数据
四种控制方式:定电流、定电压、定功率、定电流电压
不需要变压器
采用DC-DC高频开关直流电源方式,不需要传统的焊接变压器

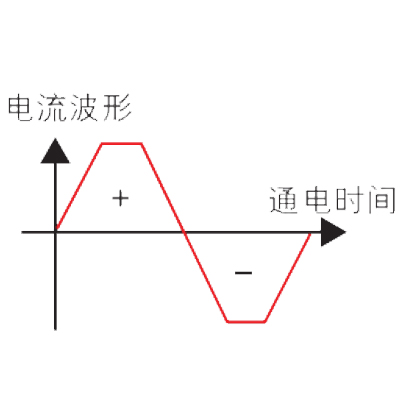

两段电流输出,4种输出方向(正反、正正、反正、反反)
即可作为正反波电源使用,也可做为单向双脉冲电源使用
什么是极性切换?

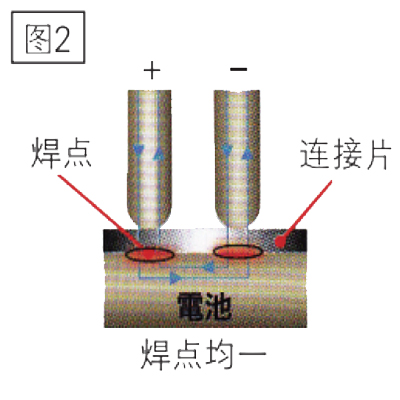

电池连接片焊接时(参照图1)如果电流只是单向流动,由于极性效应会导致某一点过热从而产生正负极焊点不均匀的问题发生。对于此问题采用极性切换型(参照图2)使电流两个方向各流动一次,可获得较均匀的焊接效果。

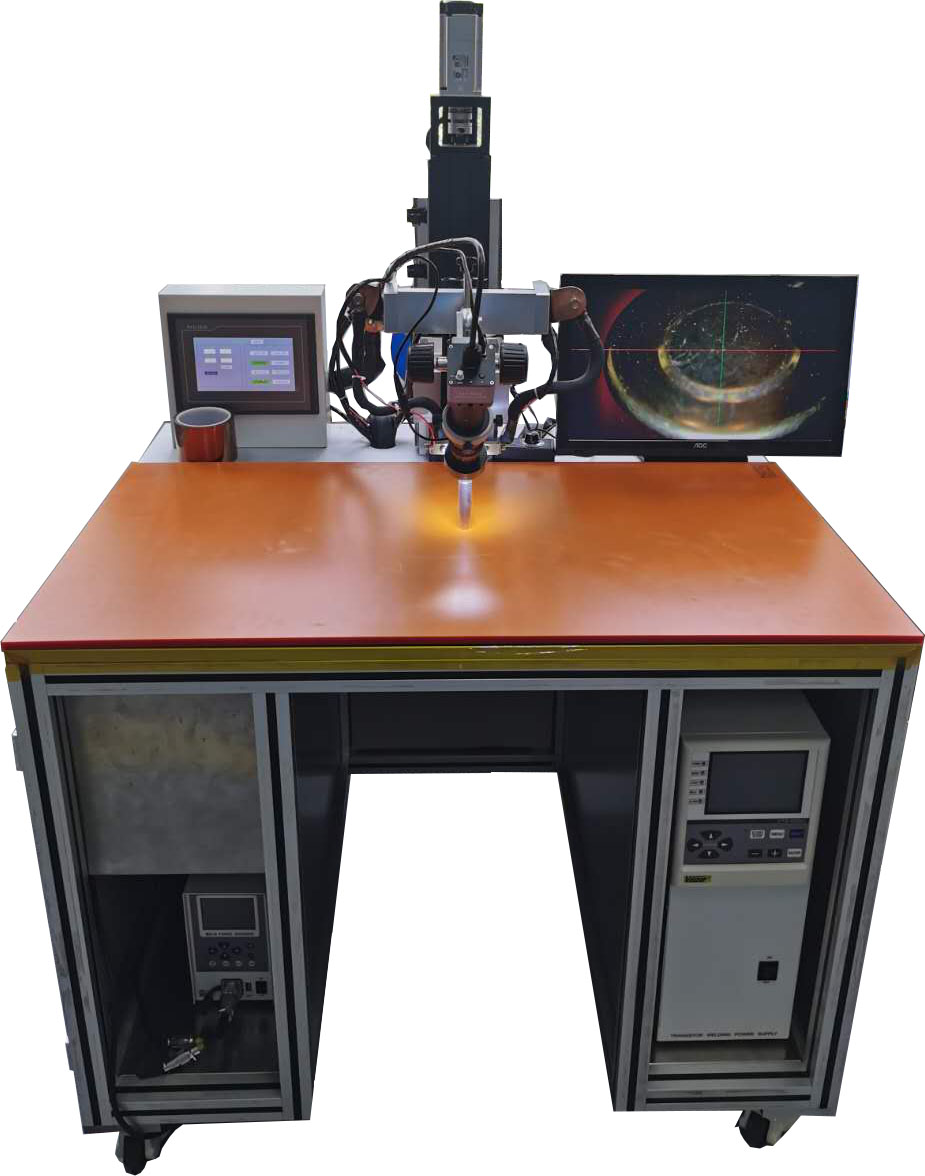

应用图例
规格型号
电源型号 | MODEL | VTB-3000C | VTB-5000C | VTB-6000C | VTB-10KC |
输入电压 | Input Power | 单相AC220V±15%;50/60HZ | |||
额定功率 | Capacity | 170W | 340W | 425W | 914W |
输出电流 | Max Curret | 200-3000A | 200-5000A | 200-6000A | 200-10000A |
控制方式 | Control Mode | 定电流、定电压、电流电压混控、定功率 | |||
焊接时序设定 (31组) | Timer Setting | 预压 :0-9999ms 保压 :0-9999ms 缓升1、2 :0-9.99ms 缓降1、2 :0-9.99ms 焊接1、2 :0-9.99ms 冷却1、2 :0-9.99ms | |||
通讯功能 | Communication | RS-485/232;以太网 | |||
冷却方式 | Cooling Way | 风冷 | |||
外形尺寸 (W*H*D) | Dimensions (W*H*D) | 182 x 336 x 470 | 182 x 370 x 525 | 182 x 370 x 600 | 主机:182 x 370 x 600 子机:182 x370 x 609 |
重量 | Weight | 24kg | 26kg | 28kg | 主机:28kg 子机:28kg |
外形尺寸

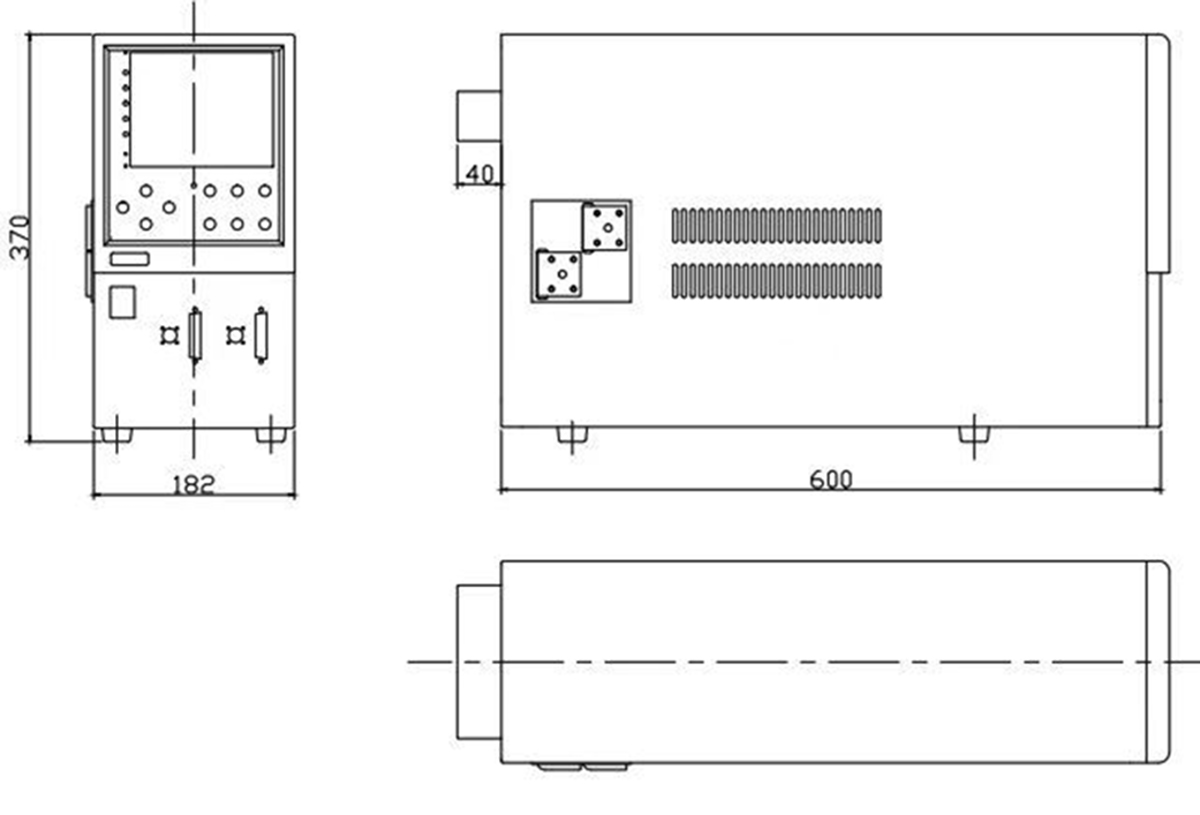

VTB-10KC(MASTER)

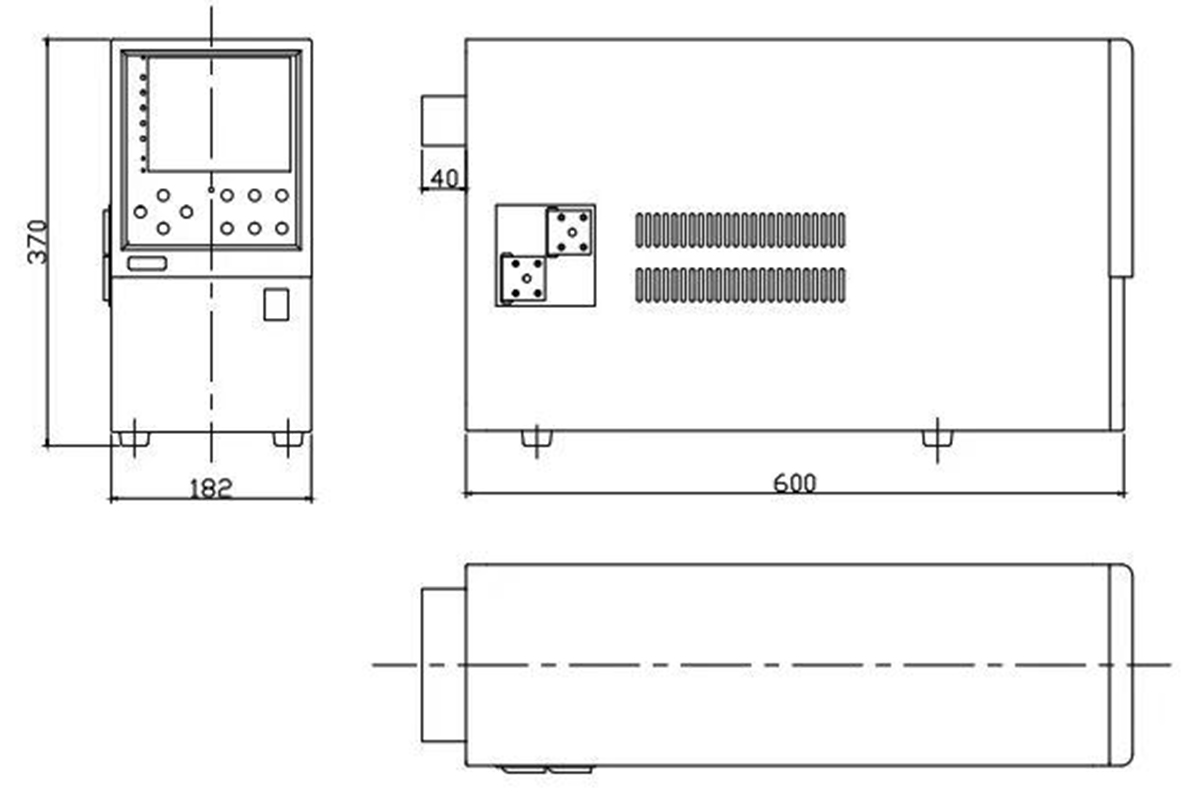

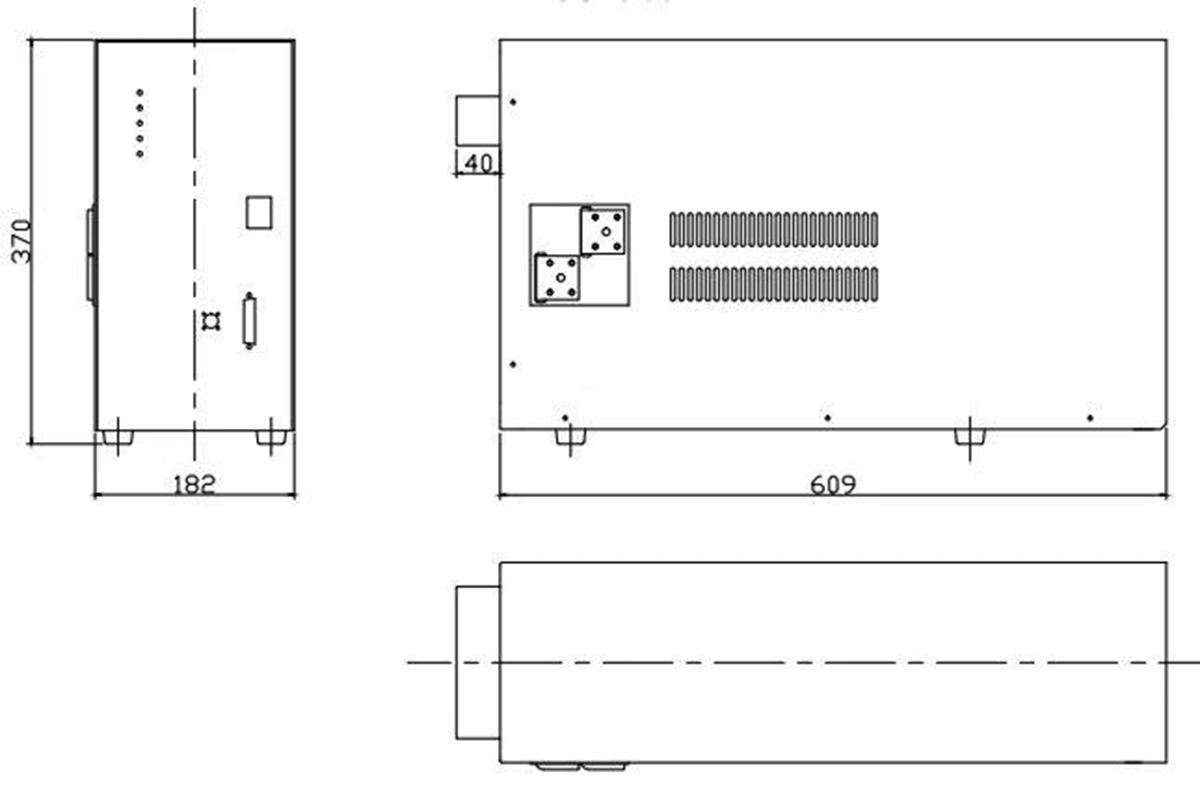

VTB-6000C(SLAVE)
VTB-5000C

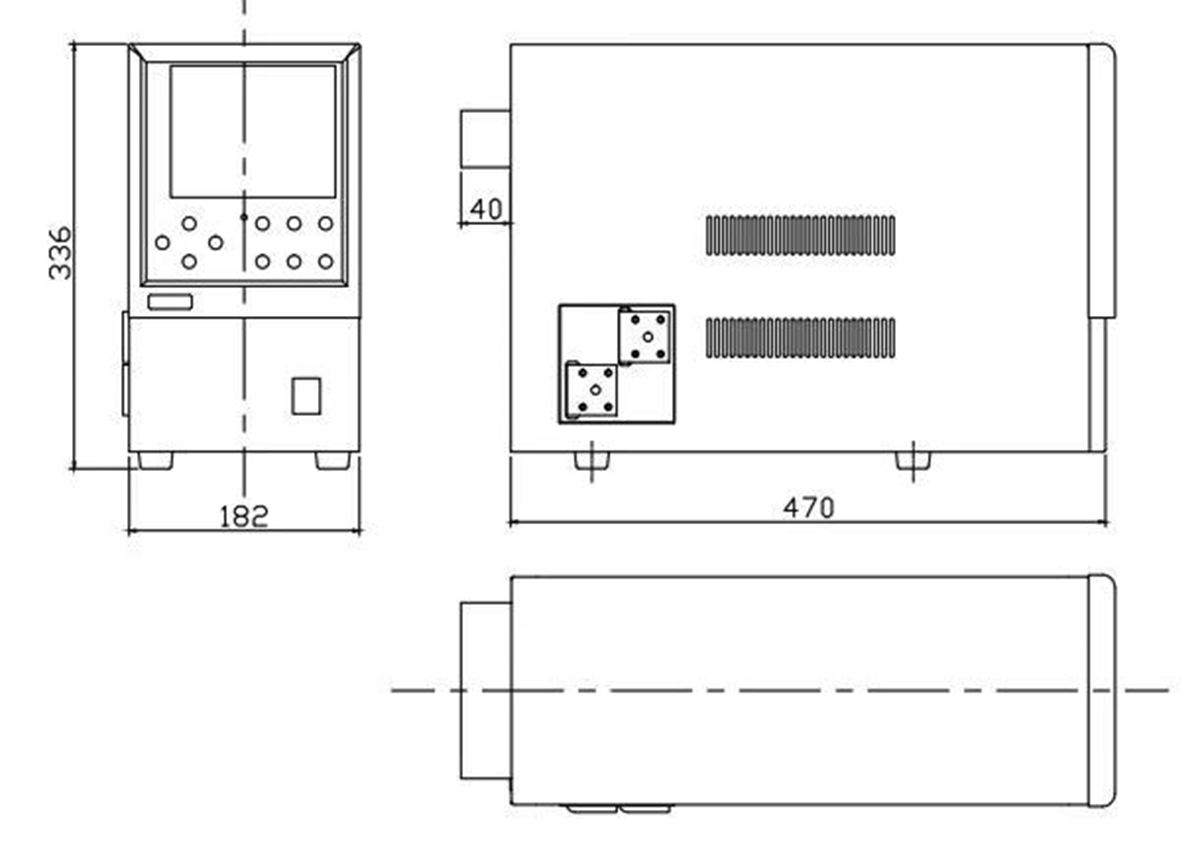

VTB-3000C
VTB-600C
