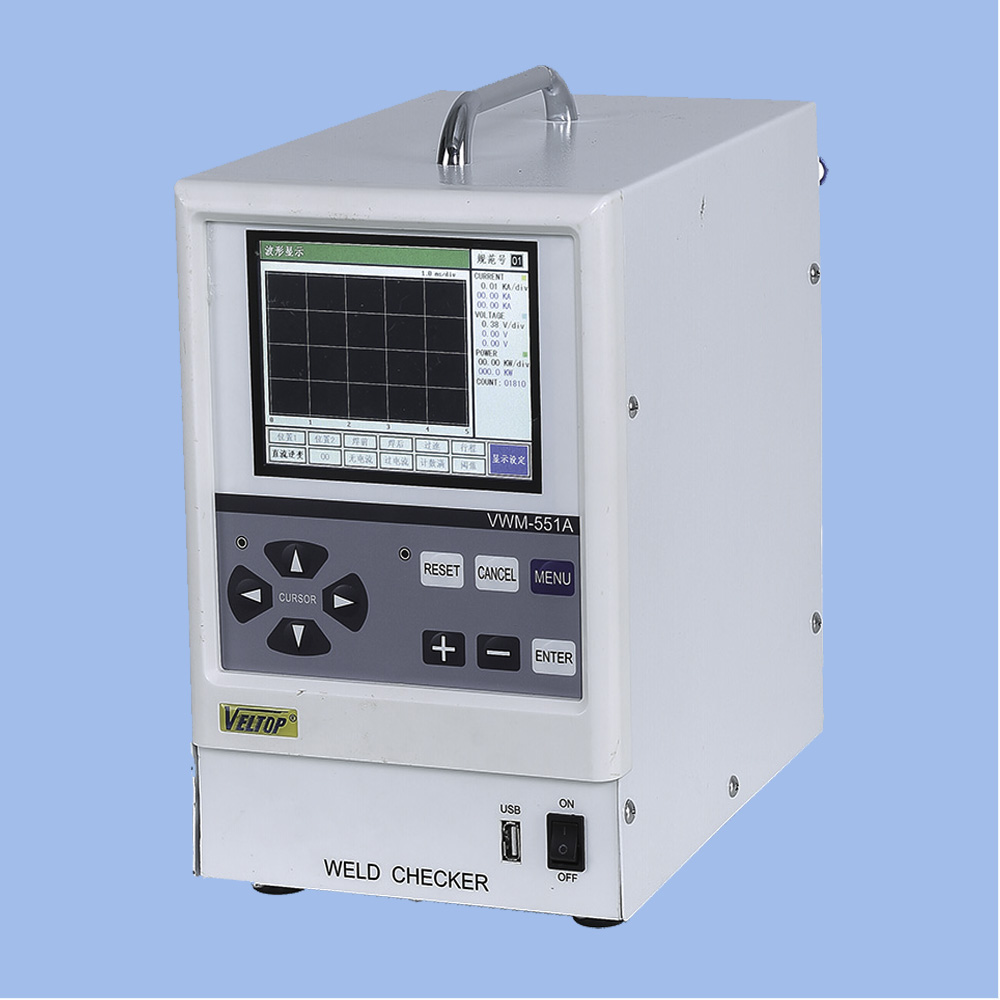

VWM-551A
VWM-551A

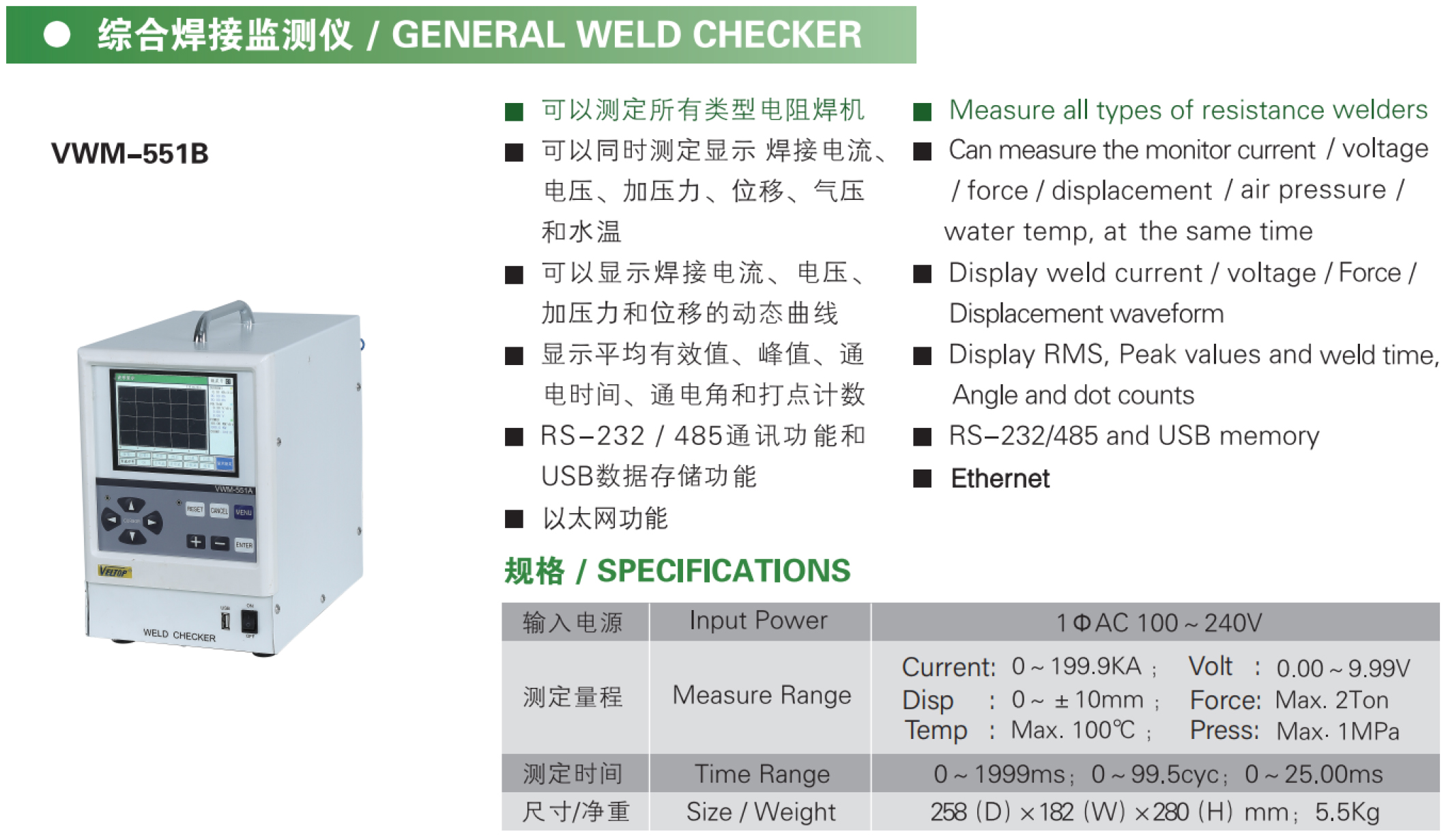

特点/FEATURES
可以测定所有类型电阻焊机
可以同时测定显示“焊接电流、电压、加压力、位移、气压和水温”
可以显示焊接电流、电压、加压力和位移的动态曲线
显示平均有效值、峰值、通电时间、通电角和打点计数
RS-232/485通讯功能和USB数据存储功能
规格/SPECIFICATIONS
输入电压 | Input Power | 单相AC100-240V |
测定量程 | Measure Range | 0—199.9KA;0.00—9.99V 0—±10mm;Max.2Ton Max.100℃;Max.1MPa |
测定时间 | Time Range | 0—1999ms;0—99.5cyc;0—25.00ms |
尺寸/净重 | Size/Weight | 258(D) x 182(W) x 280(H)mm;5.5kg |
为什么需要焊接监测仪?/WHY?
电阻焊7大要素
焊接电流(A)焊接时间(ms)加压力大小(N)电流密度(焊核大小)
电极材质(温度分布)追随性(飞溅、锻造)电流方向(极性效果)
在电阻焊中,焊接品质的管理尤为重要。为了保持稳定的焊接质量,有必要定期对电阻
焊的7大要素进行定期确认。由于焊接电流、焊接时间及加压力大小无法通过目测进行测
定,所以有必要通过焊接监测仪来进行监测和管理。此外,对热压焊的位移的管理也是决
定焊接质量的重要因素。
为了保持稳定的焊接质量,除了需要设置正确的焊接参数之外,测定焊接过程中的几大要
素也十分必要。使用焊接监测仪,通过预设监测参数范围,可以对焊接结果进行优劣判定
,方便品质管理。
常用焊接品质监测仪用传感器/SONSOR
